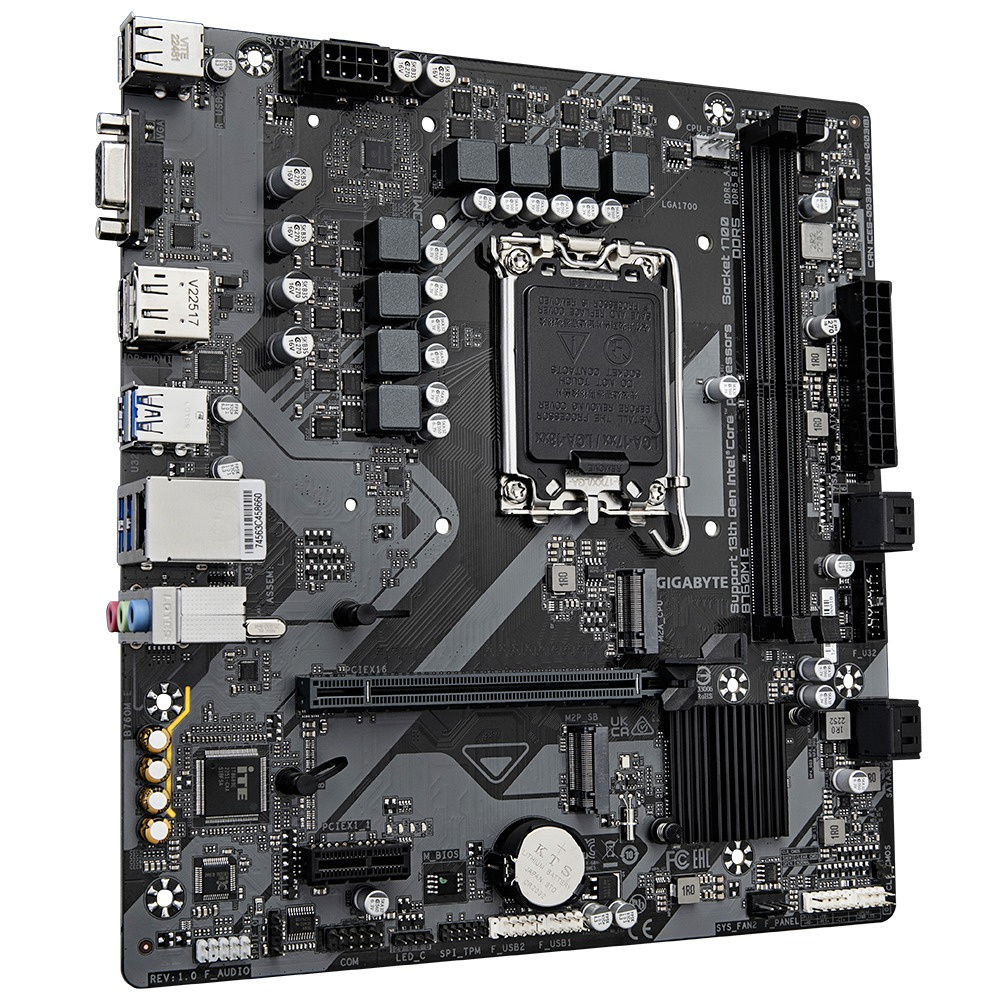

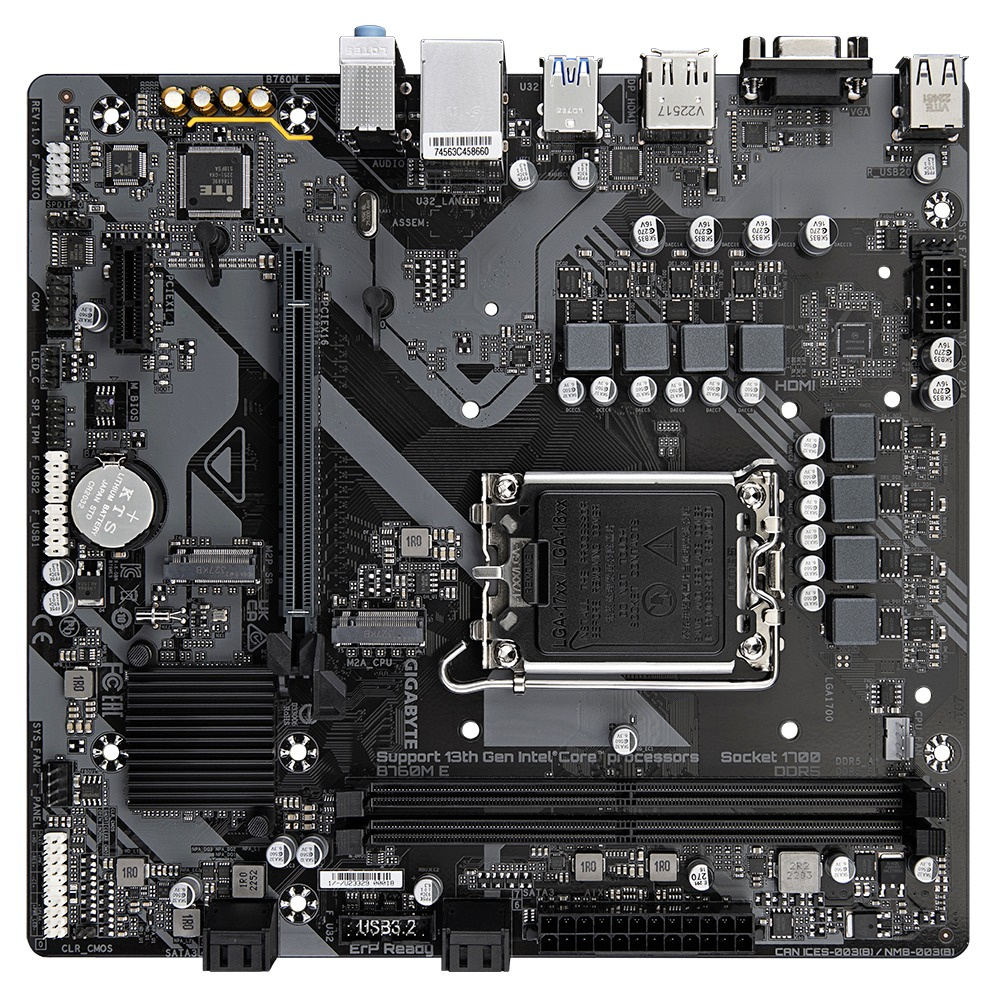

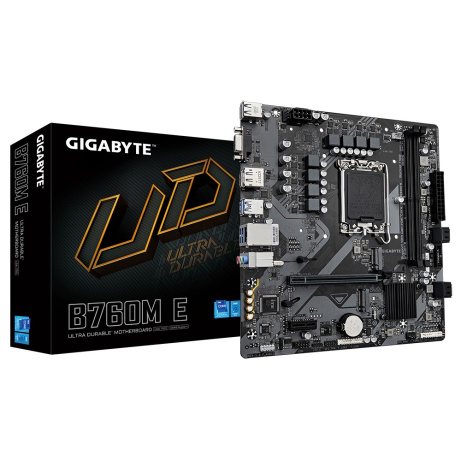

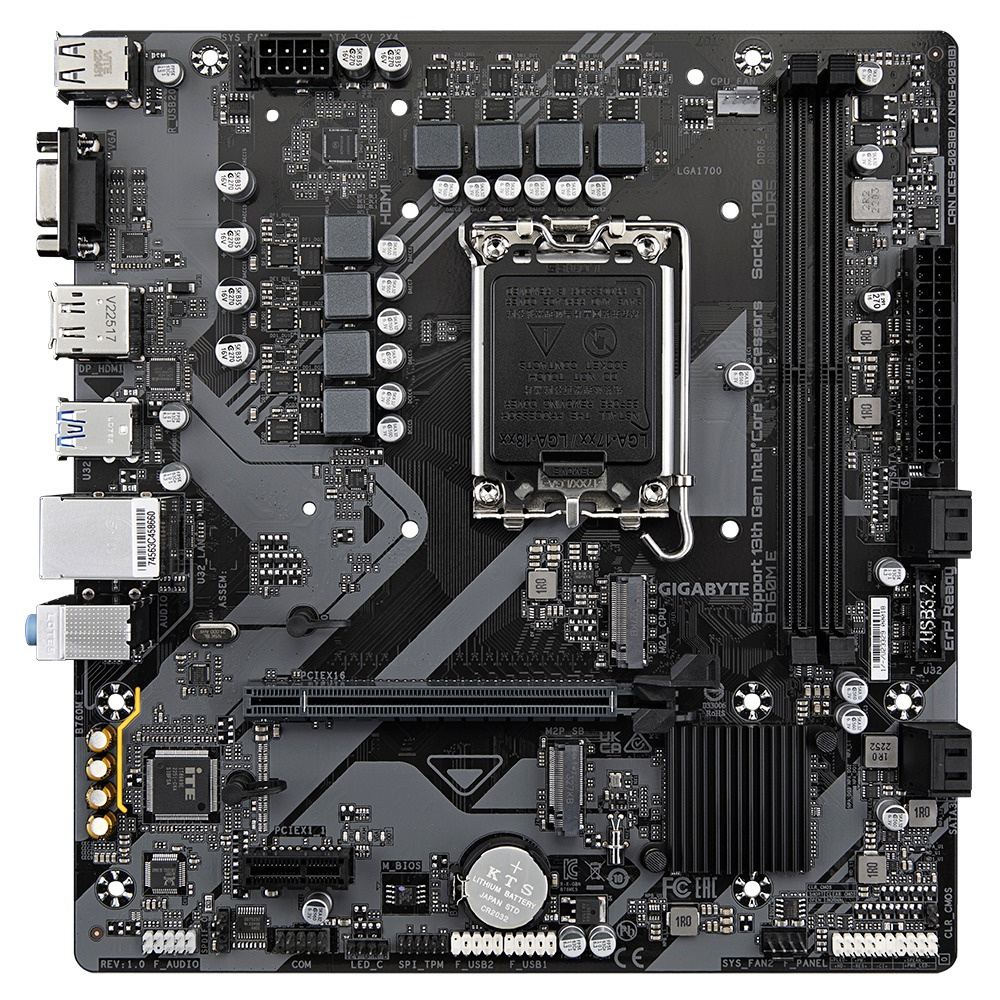

GIGABYTE B760M E/LGA 1700/mATX
GIGABYTE B760M E (rev. 1.0)
Chipset: Intel® B760 Express
Rozměrový formát: Micro ATX (230x215mm)
Podpora pro procesory: 14., 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700
Paměť:
* 2x DIMM patice podporující až 128GB, DDR5 7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600(OC)/5400(OC)/5200(OC)/4800/4000 MT/s paměťové moduly bez ECC
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)
Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU
* 1x D-Sub
* 1x HDMI® 2.1
* 1x DisplayPort 1.2
Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio
Ethernet: Realtek® GbE LAN
WLAN + Bluetooth: ne
Rozšiřující sloty:
* 1x PCI Express x16 podpora PCIe 4.0 a běží na x16
* 1x PCI Express x1 podpora PCIe 3.0 a běží na x1
Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
* 4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA
USB:
Zadní USB (celkem 6 portů)
* 4x USB 3.2 Gen 1
* 2x USB 2.0/1.1
Přední USB (celkem 6 portů)
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

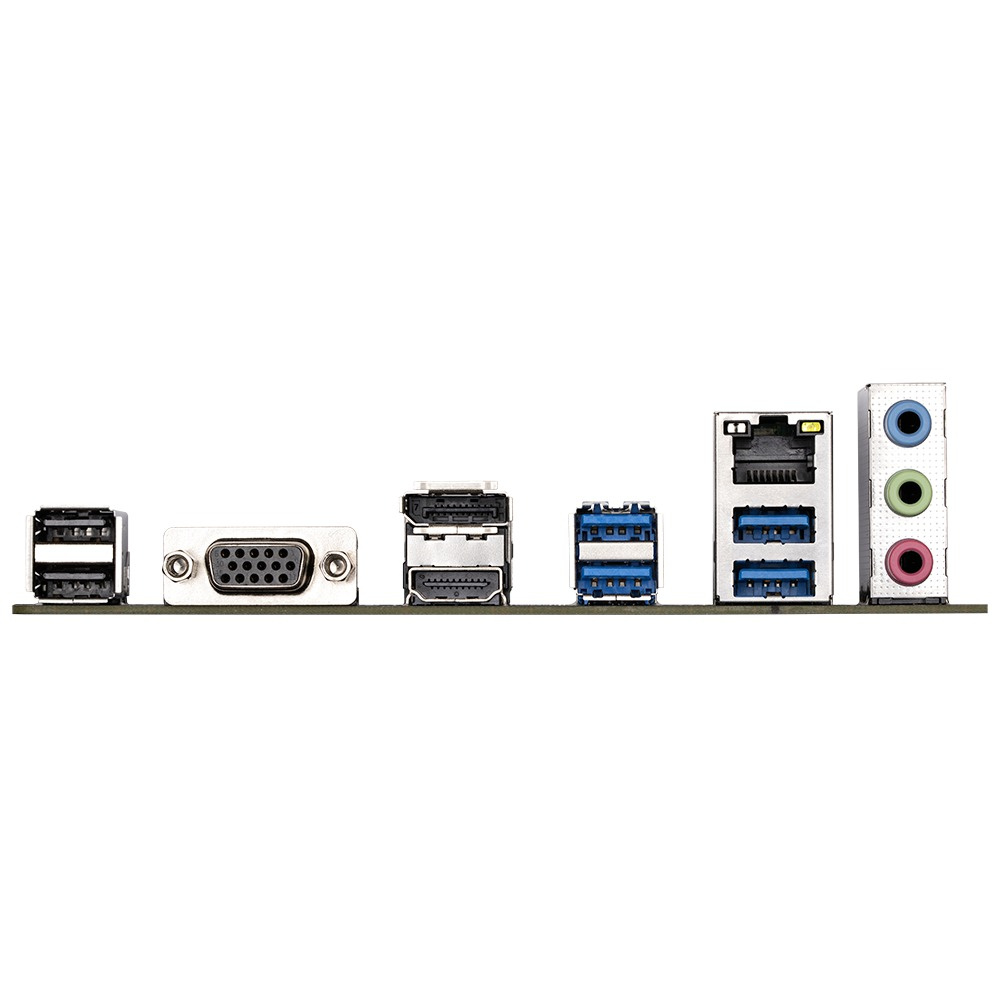

Porty na zadním panelu:
* 2x USB 2.0/1.1
* 1x D-Sub
* 1x DisplayPort
* 1x HDMI
* 4x USB 3.2 Gen 1
* 1x RJ-45
* 3x audio jack
Interní porty:
Napájení
* 1x 24pin ATX hlavní napájecí konektor
* 1x 8pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 2x system fan header
Související s úložištěm
* 2x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 1x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x S/PDIF Out header
* 1x serial port header
* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
* 1x Clear CMOS jumper
BIOS: 1x 128Mb flash, AMI UEFI BIOS (PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0)
Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760M-E-rev-10#kf
GIGABYTE B760M E
Klíčové vlastnosti
- Podpora procesorů Intel Core 14/13/12 generace.
- Nesrovnatelný výkon: Hybridní 6+1+1 fázové digitální VRM napájení
- Dual Channel DDR5: 2x DIMM podpora modulů XMP Memory
- Uložiště nové generace: 2x PCIe 4.0 x4 M.2 konektory
- EZ-Latch: PCIe 4.0x16 Slot with Quick Release Design
- Rychlý internet: GbE LAN
- Rozšiřená možnost připojení: Display Port, HDMI, D-Sub
- Smart Fan 6: Funkce Vícenásobné teplotní čidlo, hybridní ventilátor s funkcí FAN STOP
Možnosti připojení
Připojení
GbE Lan s nastavením šířky pásma
GbE LAN je vybavena aplikací pro správu šířky pásma sítě, která pomáhá zlepšovat latenci sítě a udržovat nízkou dobu odezvy (ping), čímž zajišťuje lepší odezvu v přeplněných prostředích LAN.
High-End Audio Capacitors
Základní desky GIGABYTE používají špičkové zvukové kondenzátory. Tyto vysoce kvalitní kondenzátory pomáhají zajistit vysoké rozlišení a vysokou věrnost zvuku, aby byly zvukové efekty pro hráče co nejrealističtější.
Audio Noise Guard
Základní desky GIGABYTE jsou vybaveny ochranou proti rušení zvuku, která v podstatě odděluje citlivé analogové zvukové komponenty desky od potenciálního rušení na úrovni PCB.
PCIe 4.0 Design
Základní desky GIGABYTE B760 jsou připraveny na práci se zařízeními PCIe 4.0, u kterých se očekává trojnásobná šířka pásma oproti současným zařízením PCIe 3.0. Pro dosažení vysoké rychlosti a zachování dobré integrity signálu používá výzkum a vývoj GIGABYTE nízkoimpedanční PCB, které poskytuje maximální výkon.
Odemkni DDR5
GIGABYTE nabízí testovanou a osvědčenou platformu, která má možnost přetaktování pamětí až na 7200 a více. Pro paměti DDR5 XMP stačí, aby uživatelé dosáhli vysokého zvýšení výkonu paměti, a to ujistit se, že jejich paměťový modul podporuje XMP a že funkce XMP je aktivována a povolena na jejich základní desce GIGABYTE.
Upozornění:
Popis, obrázky a jednotlivé parametry se mohou lišit v závislosti na zvoleném modelu a konfiguraci.
