Popis

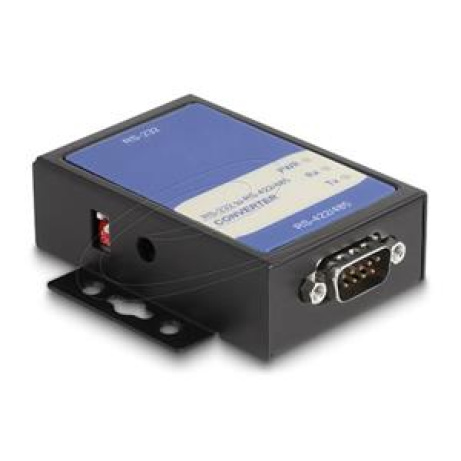

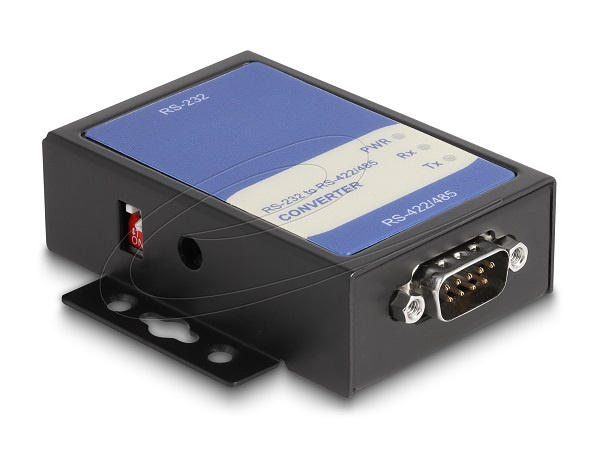

Převodník z RS-232 na RS-422/485 značky Delock přenáší data mezi zařízeními přes standardní spojení RS-232 nebo RS-422/485 a je vhodný pro systémy provozních sběrnic. Se svým robustním kovovým krytem nabízí tento převodník různé možnosti montáže a chrání proti interferenci z elektrostatických výbojů.
Ukončovací rezistory
Vnitřní ukončovací rezistory lze zapínat nebo vypínat pinovými konektory.
Možnosti extendru RS-232
Dva převodníky z RS-232 na RS-422/485 lze přímo propojit, a tak mohou nabízet dosah až 1200 m jako prodloužení RS-232.

Technické detaily
Konektor:
1 x sériového RS-232 D-Sub 9 pin samice s maticemi
1 x sériového RS-422/485 D-Sub 9 pin samec s maticemi
Režimy
2 drátové rozhraní RS-485 (automatická detekce)
4 drátové rozhraní RS-422/485 (automatická detekce)
4 drátové rozhraní RS-422 (vynucené)
4 drátové rozhraní s volbou RS-422/485 s možností RTS/CTS
2 x spínače DIP: provozní režimy
Svorkovnice: RS-422/485 a RTS/CTS
Automatické rozpoznání a přepínání mezi RS-422 a RS-485
Automatické rozpoznávání datové přenosové rychlosti až 921,6 Kbps
±15 kV ESD ochrana pro všechny datové piny
3 x LED indikující (RX/TX/PWR)
Provozní teplota: 0 °C ~ 60 °C
Skladovací teplota: -10 °C ~ 70 °C
Relativní vlhkost: 5 - 90 % (bez kondenzace)
Materiál pouzdra: kovová
Rozměry (DxŠxV): cca. 84,6 x 50,0 x 23,0 mm

Specifikace napájecího zdroje
Vstup: AC 100 ~ 240 V / 50 ~ 60 Hz / 0,5 A
Výstup: 5,0 V / 1,0 A / 5,0 W
Zem vně, plus uvnitř
Rozměry:
vnitřní: o cca. 2,1 mm
venkovní: o cca. 5,5 mm
Délka kabelu: cca. 153 cm
