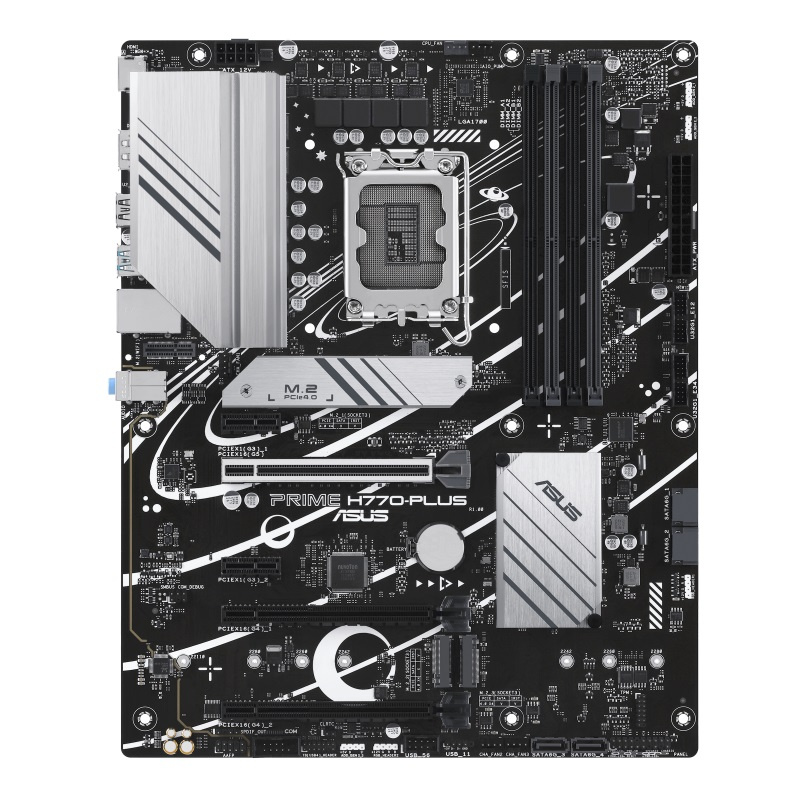

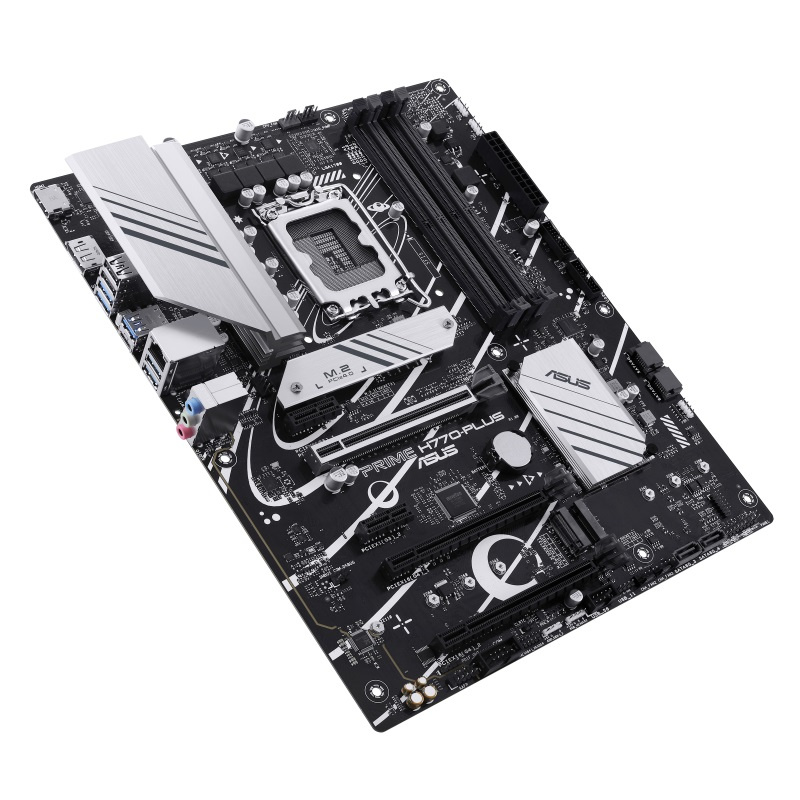

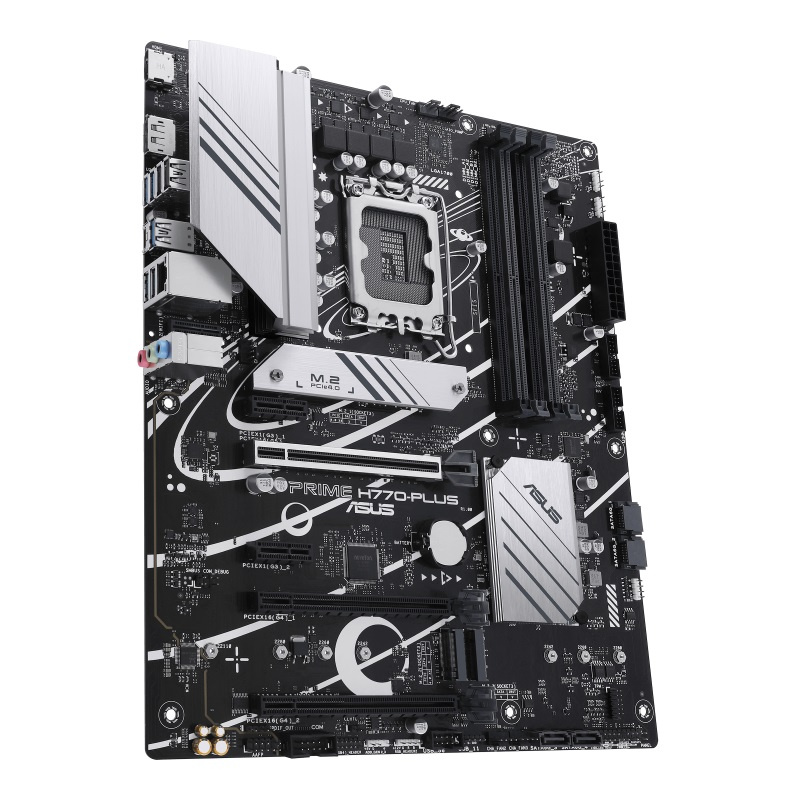

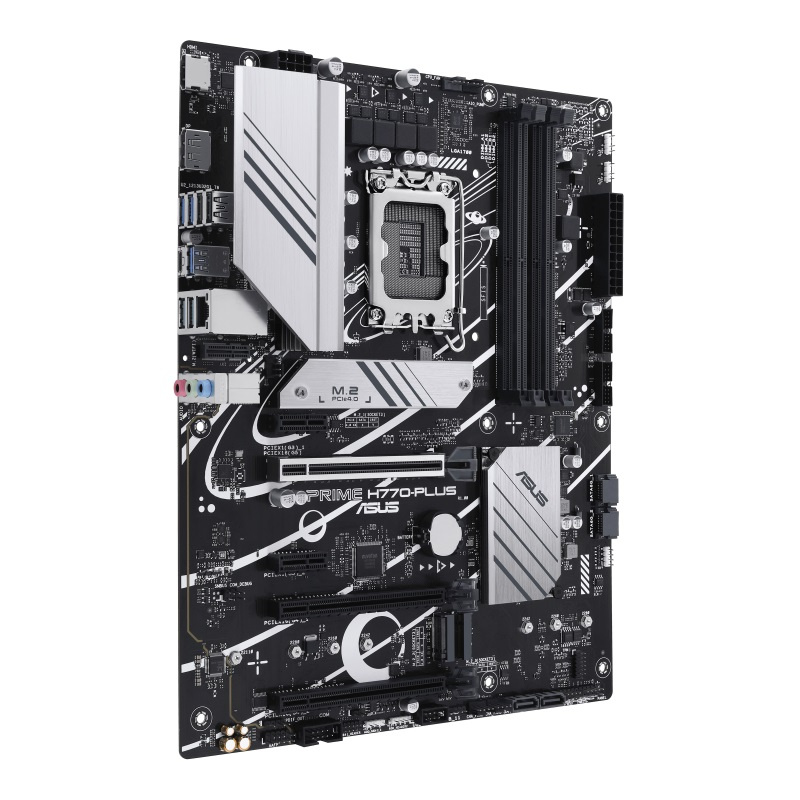

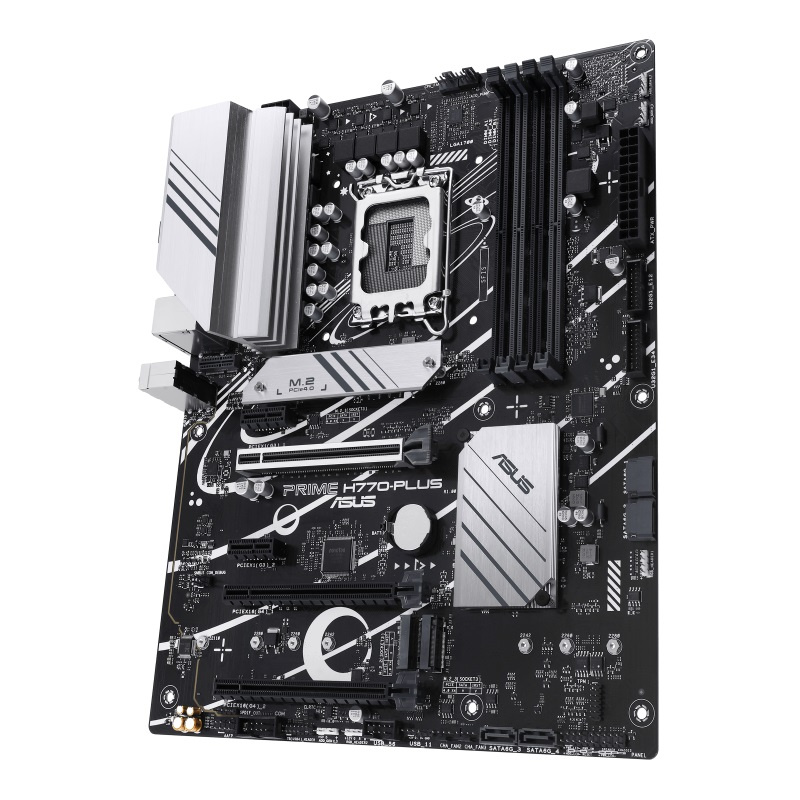

ASUS PRIME H770-PLUS/LGA 1700/ATX
ASUS PRIME H770-PLUS
Chipset: Intel® H770
Rozměrový formát: ATX (305x244mm)
Podpora pro procesory: 13 Gen Intel® Core™ & 12 Gen Intel® Core™, Pentium® Gold and Celeron®
Patice procesoru: LGA1700
Paměť:
* 4x DIMM, max. 192GB, DDR5 7200+(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/6200(OC)/6000(OC)/5800(OC)/5600/5400/5200/5000/4800 bez ECC, bez vyrovnávací paměti
* dvoukanálová architektura paměti
* podporuje Intel® Extreme Memory Profile (XMP)
* OptiMem II
Grafické výstupy: specifikace grafiky se mohou u různých typů procesorů lišit
* 1x DisplayPort 1.4
* 1x HDMI® 2.1
Zvuková karta: Realtek 7.1 Surround Sound High Definition Audio CODEC - podporuje přehrávání až 24-bit/192kHz
Ethernet: 1x Realtek 2,5Gb
WLAN + Bluetooth: pouze vertikální slot M.2 (Key E, CNVi & PCIe)
Rozšiřující sloty:
* 1x PCIe 5.0 x16
* 2x PCIe 4.0 x16 (podporuje režim x4)
* 2x PCIe 3.0 x1
RAID řadič: Intel® Rapid Storage Technology podporuje SATA RAID 0/1/5/10
Úložný prostor:
celkem podporuje 3 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2_1 (Key M), typ 2242/2260/2280 (podporuje režim PCIe 4.0 x4)
* 1x M.2_2 (Key M), typ 2242/2260/2280/22110 (podporuje režim PCIe 4.0 x4)
* 1x M.2_3 (Key M), typ 2242/2260/2280 (podporuje režimy SATA a PCIe 4.0 x2)
* 4x port SATA 6Gb/s
USB:
Zadní USB (celkem 8 portů)
* 3x USB 3.2 Gen 2 (10G) (2x typ-A + 1x USB typ-C®)
* 3x USB 3.2 Gen 1 (5G) (3x typ-A)
* 2x USB 2.0 (2x typ-A)
Přední USB (celkem 7 portů)
* 2x USB 3.2 Gen 1 header - podpora dalších 4 portů USB 3.2 Gen 1
* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0

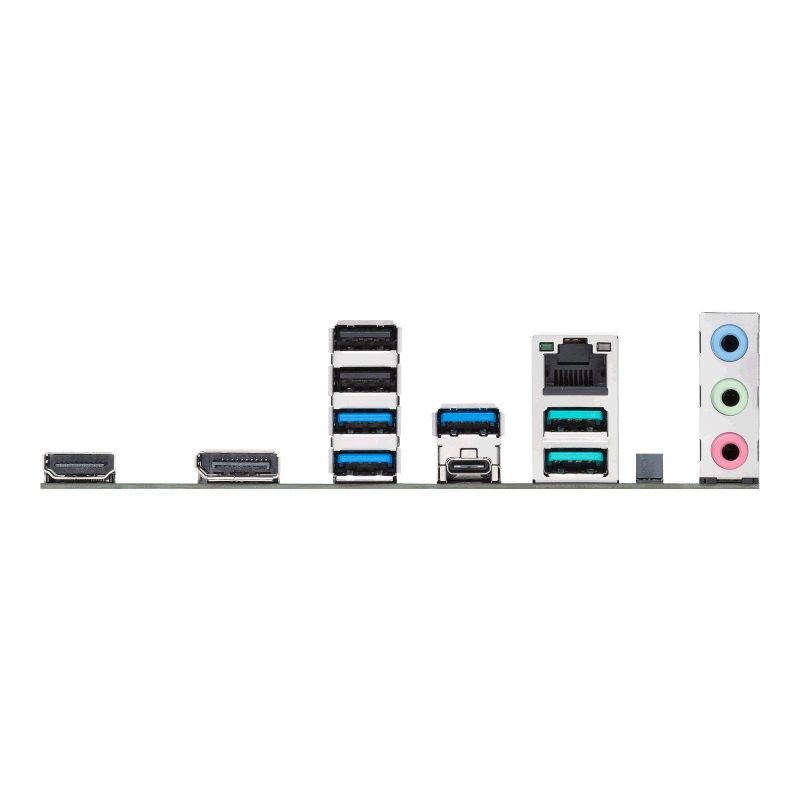

Porty na zadním panelu:
* 3x USB 3.2 Gen 2 (10G) (2x typ-A + 1x USB typ-C®)
* 3x USB 3.2 Gen 1 (5G) (3x typ-A)
* 2x USB 2.0 (2x typ-A)
* 1x DisplayPort
* 1x HDMI™
* 1x Realtek 2,5Gb Ethernet
* 3x audio konektor
* 1x vertikální M.2 slot (Key E)
Interní porty:
Související s ventilátorem a chlazením
* 1x 4-pin CPU Fan header
* 1x 4-pin AIO Pump header
* 3x 4-pin Chassis Fan header
Napájení
* 1x 24-pin hlavní napájecí konektor
* 1x 8-pin +12V napájecí konektor
Související s úložištěm
* 3x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 2x USB 3.2 Gen 1 header - podpora dalších 4 portů USB 3.2 Gen 1
* 2x USB 2.0 header - podpora dalších 4 portů USB 2.0
Ostatní
* 3x adresovatelný Gen 2 header
* 1x Aura RGB header
* 1x Clear CMOS header
* 1x COM Port header
* 1x Front Panel Audio header (AAFP)
* 1x S/PDIF Out header
* 1x SPI TPM header (14-1pin)
* 1x 20-3 pin System Panel header s funkcí Chassis intrude
* 1x Thunderbolt™ (USB4®) header
BIOS: 192 (128+64)Mb Flash ROM, UEFI AMI BIOS
Příslušenství:
* 2x SATA 6Gb/s kabel
* 1x I/O záslepka
* 1x balení podložek M.2
* 2x balení šroubů pro M.2 SSD
* 1x uživatelská příručka
Odkaz na stránky výrobce: https://www.asus.com/motherboards-components/motherboards/prime/prime-h770-plus/
ASUS PRIME H770-PLUS
PRIME
Základní desky ASUS řady Prime jsou odborně navrženy tak, aby naplno využily potenciál procesorů Intel® Core™ 13. generace. PRIME H770-PLUS se může pochlubit robustní napájecí konstrukcí, komplexním řešením chlazení a možnostmi inteligentního ladění a poskytuje uživatelům a stavitelům počítačů pro kutily řadu optimalizací výkonu prostřednictvím intuitivních funkcí softwaru a firmwaru.
FLEXIBILITA
Základem řady ASUS PRIME je komplexní ovládání. Základní deska PRIME H770-PLUS obsahuje flexibilní nástroje pro vyladění každého aspektu vašeho systému, které umožňují vyladit výkon tak, aby dokonale odpovídal vašemu způsobu práce a maximalizoval produktivitu.
Všestranná energetická účinnost
Funkce Úspora energie obsahuje několik nastavení, pomocí kterých lze snadno optimalizovat spotřebu energie a maximalizovat úspory energie. Můžete povolit omezení výkonu procesoru, ztmavit osvětlení Aura a nastavit profil ventilátoru do úsporného režimu. Můžete také přepínat plán úspory energie, který je integrován do systému Microsoft Windows.
Flexibilní možnosti ovládání
Software ASUS Fan Xpert 2+ poskytuje komplexní kontrolu nad ventilátory. Režim automatického ladění inteligentně konfiguruje všechny parametry jediným kliknutím. K dispozici je také režim Extreme Quiet, který snižuje otáčky ventilátorů šasi pod výchozí minimum, aby byl systém při nenáročných úlohách tichý jako šepot. Ventilátory lze ovládat také prostřednictvím systému UEFI BIOS.
Přesné digitální řízení napětí
Modul napěťového regulátoru (VRM) Digi+ zajišťuje řízení poklesu napětí v reálném čase, automatické přepínání frekvence a nastavení účinnosti napájení. Umožňuje také jemné vyladění procesoru pro dosažení maximální stability a výkonu.
UEFI BIOS
Známý systém ASUS UEFI BIOS poskytuje vše, co potřebujete ke konfiguraci, vyladění a seřízení systému. Nabízí inteligentně zjednodušené možnosti pro začínající počítačové kutily i komplexní funkce pro zkušené veterány.
CHLAZENÍ
Základní deska PRIME H770-PLUS je vybavena několika vestavěnými chladiči a řadou hybridních ventilátorů, které zajistí, že vaše sestava zůstane chladná a stabilní i při intenzivním pracovním zatížení.
Chladič M.2
Chladič M.2 zabraňuje throttlingu, ke kterému může docházet u úložišť M.2 při trvalých přenosech. Chladič drží na svém místě pomocí šroubů s kloubem a tyto odnímatelné šrouby s kloubem pomáhají snížit riziko pádu nebo ztráty při demontáži chladiče.
Chladič VRM a tepelná podložka
Masivní chladič VRM a tepelná podložka zlepšují přenos tepla z tranzistorů MOSFET a zajišťují lepší chlazení.
VÝKON
Základní deska PRIME H770-PLUS je zkonstruována tak, aby zvládla vysoké počty jader a nároky na šířku pásma procesorů Intel® Core™ 13. generace. Základní deska ASUS H770 poskytuje všechny základní prvky pro zvýšení každodenní produktivity, takže váš systém bude připraven k akci díky stabilnímu napájení, intuitivnímu chlazení a flexibilním možnostem přenosu dat.
Konektor ProCool
Proprietární konektor rozšiřuje propojení základní desky se zdrojem napájení o 8kolíkový konektor, který přenáší 12 V napájení přímo do procesorů. Každý konektor je vybaven pevnými kolíky, které zvládnou větší proud než konektory s dutými kolíky.
Šestivrstvý návrh PCB
Více vrstev desky plošných spojů optimalizuje řízení tepla pro kritické komponenty, aby se udržely při optimální provozní teplotě.
AEMP II pro maximální výkon DDR5
ASUS Enhanced Memory Profile II (AEMP II) je exkluzivní funkce firmwaru pro paměťové moduly s omezením PMIC. AEMP II je založen na schopnosti procesoru a paměťového modulu trénovat paměťové čipy na vaší sadě a představuje optimalizovanou taktovací frekvenci, která dokáže bez námahy uvolnit výkon.
ASUS OptiMem II
Revize trasování základní desky umožňuje nejnovějším procesorům neomezený přístup k šířce pásma paměti. Technologie ASUS OptiMem II pečlivě mapuje cesty paměťových signálů napříč různými PCB vrstvami, čímž redukuje průchody a přidává stínicí zóny, které výrazně snižují přeslechy.
Tři sloty M.2 (až 64 Gb/s)
PRIME H770-PLUS nabízí celkem tři sloty M.2, které podporují rychlost přenosu dat až 64 Gb/s prostřednictvím PCIe 4.0, což umožňuje rychlejší spouštění a načítání aplikací s disky operačního systému nebo aplikací.
PCIe 5.0 Slot
PCIe 5.0 nabízí dvojnásobnou rychlost přenosu dat oproti PCIe 4.0, takže je dostatečně robustní, aby zvládla nové úlohy s velkým objemem dat. PCIe 5.0 přináší i další výhody, jako jsou elektrické změny pro zlepšení integrity signálu, zpětně kompatibilní konektory CEM pro přídavné karty a kompatibilita s předchozími verzemi PCI Express.
Thunderbolt™ 4
Základní deska PRIME H770-PLUS podporuje rozhraní USB4® prostřednictvím konektoru Thunderbolt™ (USB4®). S přídavnou kartou ASUS mohou základní desky PRIME umožnit obousměrné připojení rychlostí až 40 Gb/s na jediném kabelu a zároveň poskytovat napájení pro rychlé nabíjení zařízení. Tato karta má navíc funkci řetězení pro připojení více obrazovek a podporuje až dva displeje s rozlišením 4K.
USB 3.2 Gen 2 Type-C®
Řada portů USB podporuje špičkové sestavy nabité periferiemi, včetně zadního konektoru USB typu C® s ultrarychlým rozhraním USB 3.2 Gen 2 pro přenosové rychlosti až 10 Gb/s.
Realtek 2.5 Gb Ethernet
Realtek 2,5 Gb Ethernet snižuje režii procesoru a nabízí mimořádně vysokou propustnost protokolů TCP a UDP pro rychlejší a plynulejší přenos dat.
PŘIZPŮSOBENÍ
Řada PRIME B650 přidává jemné detaily, které zlepšují každý zážitek, od exkluzivních kodeků, které zajišťují dokonalou kvalitu zvuku, až po intuitivní ovládání osvětlení RGB, které vám umožní přizpůsobit si systém a vytvořit jedinečný osobní vzhled.
Armoury Crate
Armory Crate je nový softwarový nástroj, který vám poskytne centralizovanou kontrolu podporovaných produktů. Díky jedinému intuitivnímu rozhraní vám Armory Crate umožňuje snadno přizpůsobit osvětlení a efekty RGB pro každé kompatibilní zařízení ve vašem arzenálu a synchronizovat je se systémem Aura Sync pro jednotné světelné efekty. Software také poskytuje kontrolu nastavení pro vybraný a rostoucí počet produktů, včetně preferencí klávesnice a myši. Armoury Crate dokonce obsahuje vyhrazenou registraci produktu a oblast s novinkami, které vám pomohou zůstat v kontaktu s herní komunitou.
Aura Sync
Adresovatelné headery 2. generace
Potlačení šumu pomocí umělé inteligence
Q-LED Core
Displej jádra Q-LED vytváří během testu POST (Power-On Self-Test) světelné vzory podle LED diody napájení, které mohou uživatelům pomoci při řešení případných problémů.
BIOS FlashBack™
BIOS FlashBack™ je nejjednodušší a nejbezpečnější metoda aktualizace systému BIOS (UEFI). Jednoduše vložte soubor (UEFI) BIOS na disk USB naformátovaný na FAT32, připojte jej k portu USB BIOS FlashBack™ a stiskněte tlačítko. Aktualizace lze provádět i bez nainstalované paměti nebo procesoru.
SafeSlot Core
SafeSlot Core+ je exkluzivní PCIe slot od ASUSu, který je zpevněn jednodílnou výztuhou z nerezové oceli chránící slot před poškozením. Kovový kryt je pevně připevněn ke slotu pomocí háčků a celá sestava je pevně ukotvena k desce plošných spojů pomocí zesílených pájecích bodů, což poskytuje bezpečnou oporu pro těžké grafické karty.
Upozornění:
Popis, obrázky a jednotlivé parametry se mohou lišit v závislosti na zvoleném modelu a konfiguraci.
